Connect4i ✨

Этот модуль MES предназначен для подключения оборудования к MES системе и позволяет получить доступ к различным инструментам, связанным с Индустрией 4.0 и 5.0.

• сбор, обработка и хранение данных от оборудования на основе производственных заказов.
• двусторонний обмен данными с оборудованием (программы для оборудования могут быть отправлены на станки при запуске рабочей сессии в MES из интерфейса оператора).
• мониторинг потребления производственных ресурсов (газ, вода, электричество и т.д.)
• мониторинг производства электроэнергии из различных источников.

Станки

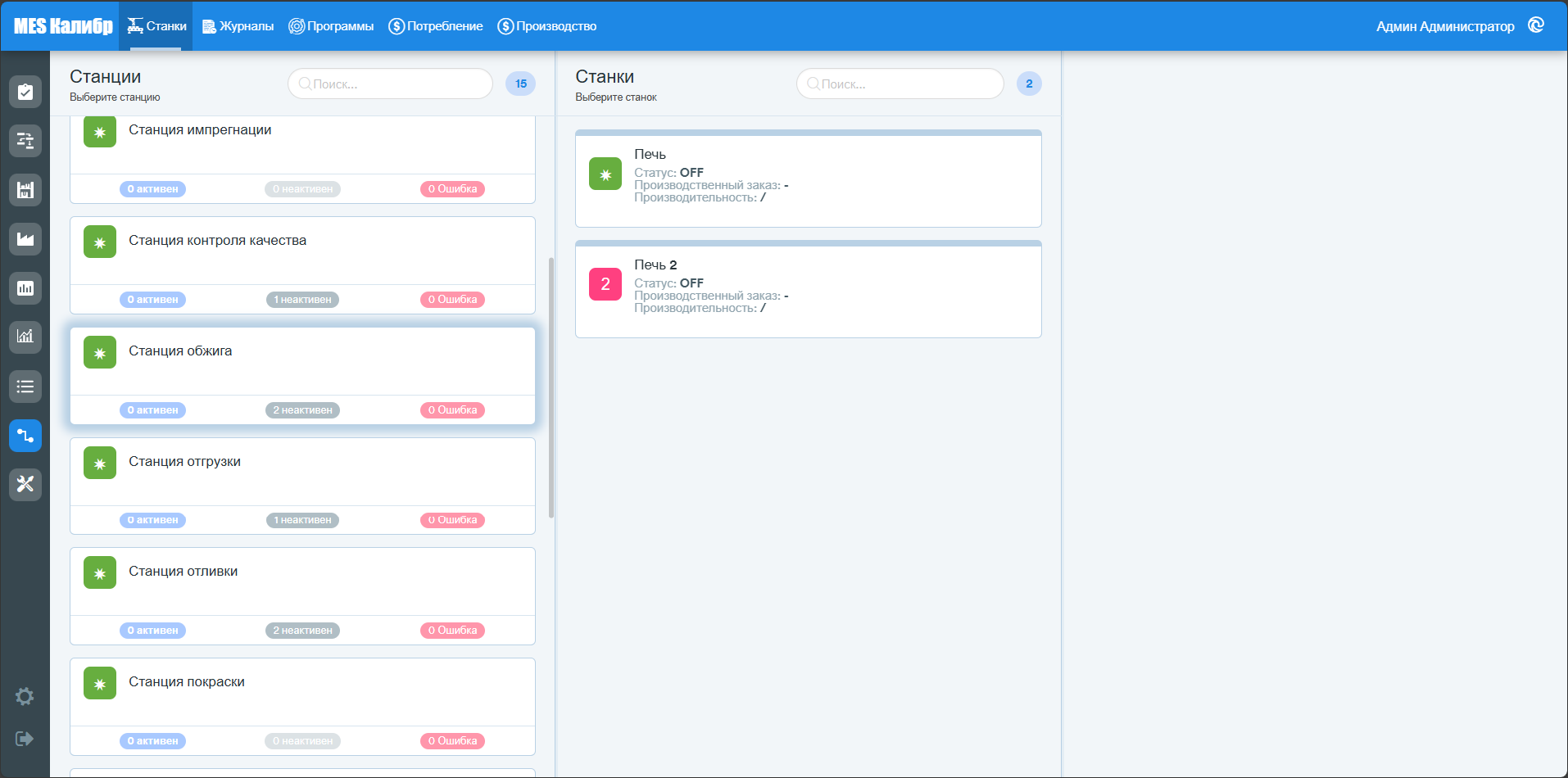

После выбора рабочей станции пользователю отображается список оборудования, подключенного к этой станции.

При выборе конкретного оборудования на правой панели будет отображен список программ, предназначенных для этого оборудования.

Нажав кнопку +Новая программа, можно добавить новую программу для оборудования; после заполнения необходимых полей нажмите Сохранить в правом верхнем углу панели.

После выбора программы из меню можно назначить программе конкретный рецепт и документ для отправки на ПЛК станка через функцию редактирования (значок карандаша).

После заполнения необходимых полей нажмите Сохранить в правом верхнем углу панели.

Можно назначить программу одному или нескольким станкам.

Журналы

Этот раздел модуля Connect4i представляет собой журнал логов от оборудования, подключенного к системе.

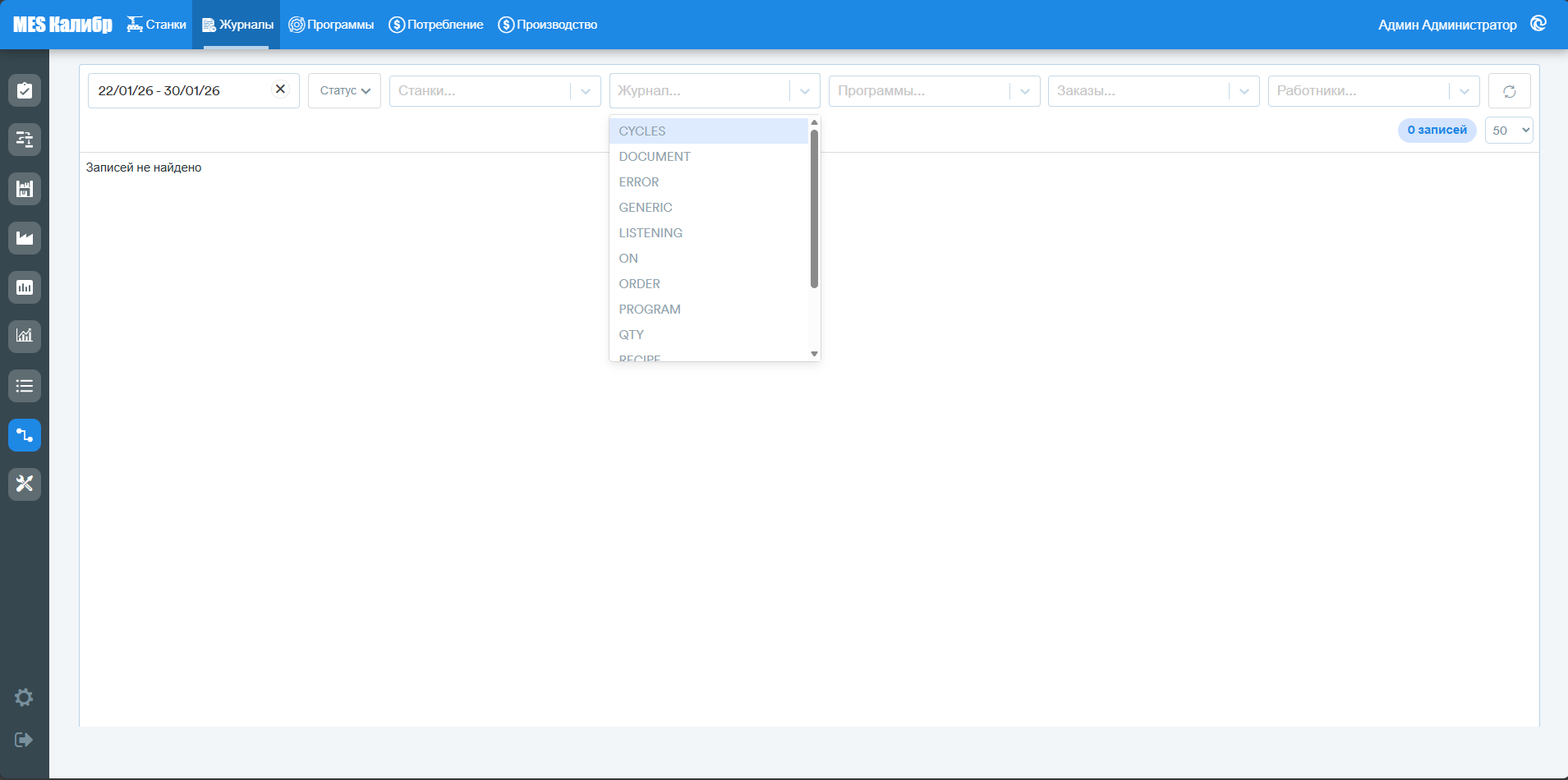

В верхней части экрана доступно несколько фильтров, позволяющих получить данные за интересующий период времени для определенного оборудования.

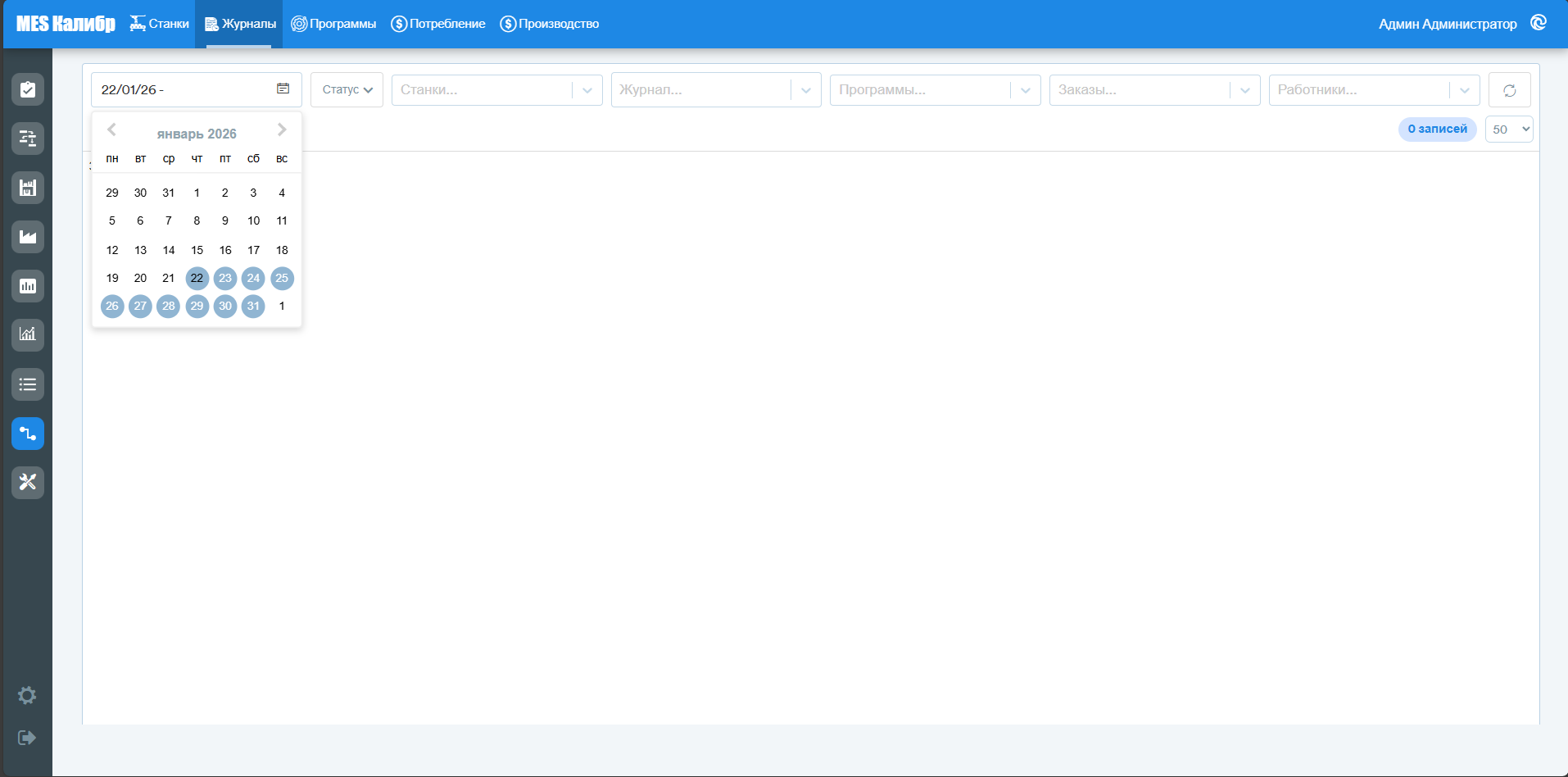

• по датам: можно выбрать как диапазон, так и конкретную дату.

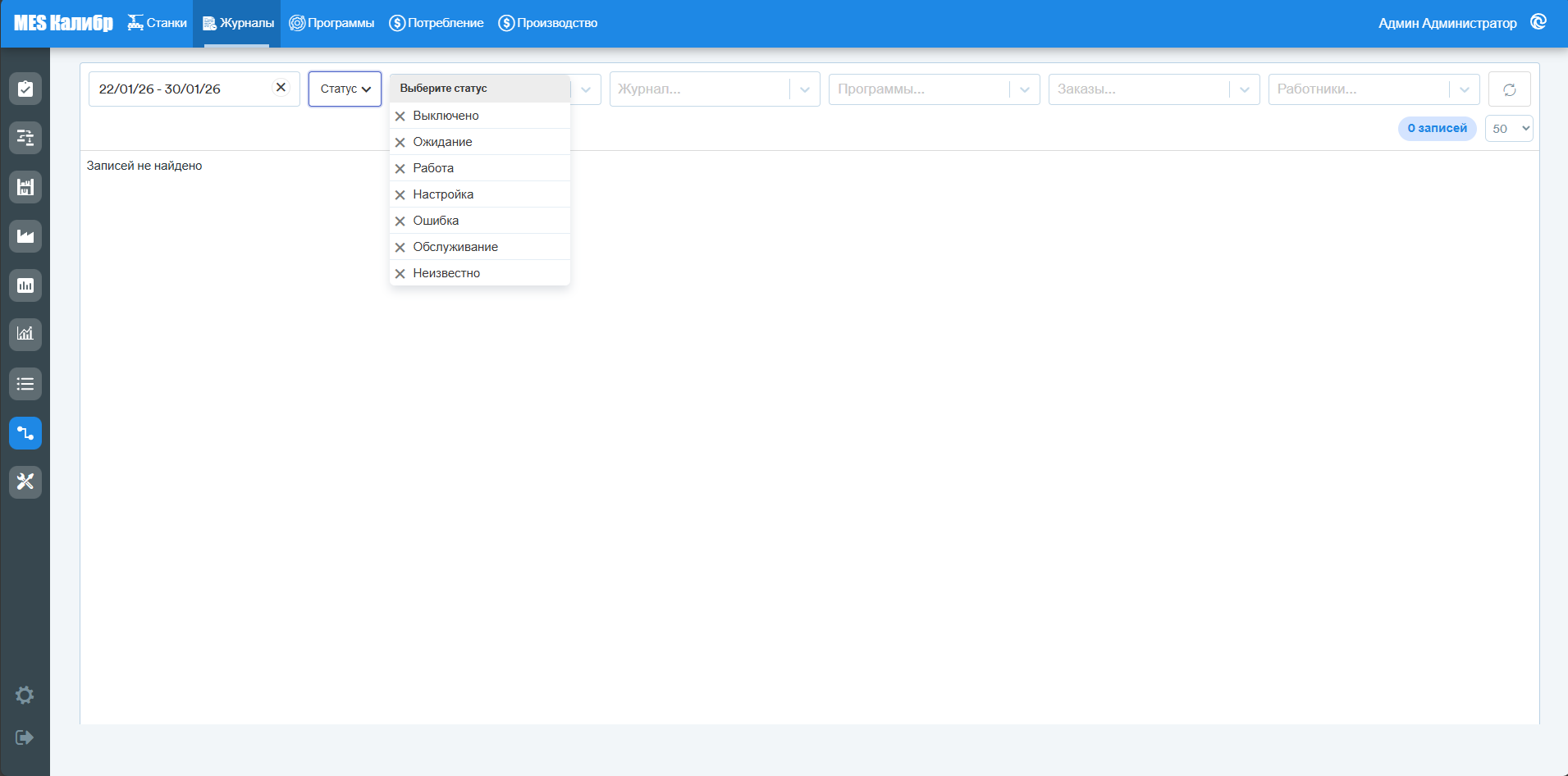

• по состоянию оборудования (выключено, ожидпние, работа, настройка, ошибка, обслуживание, неизвестно).

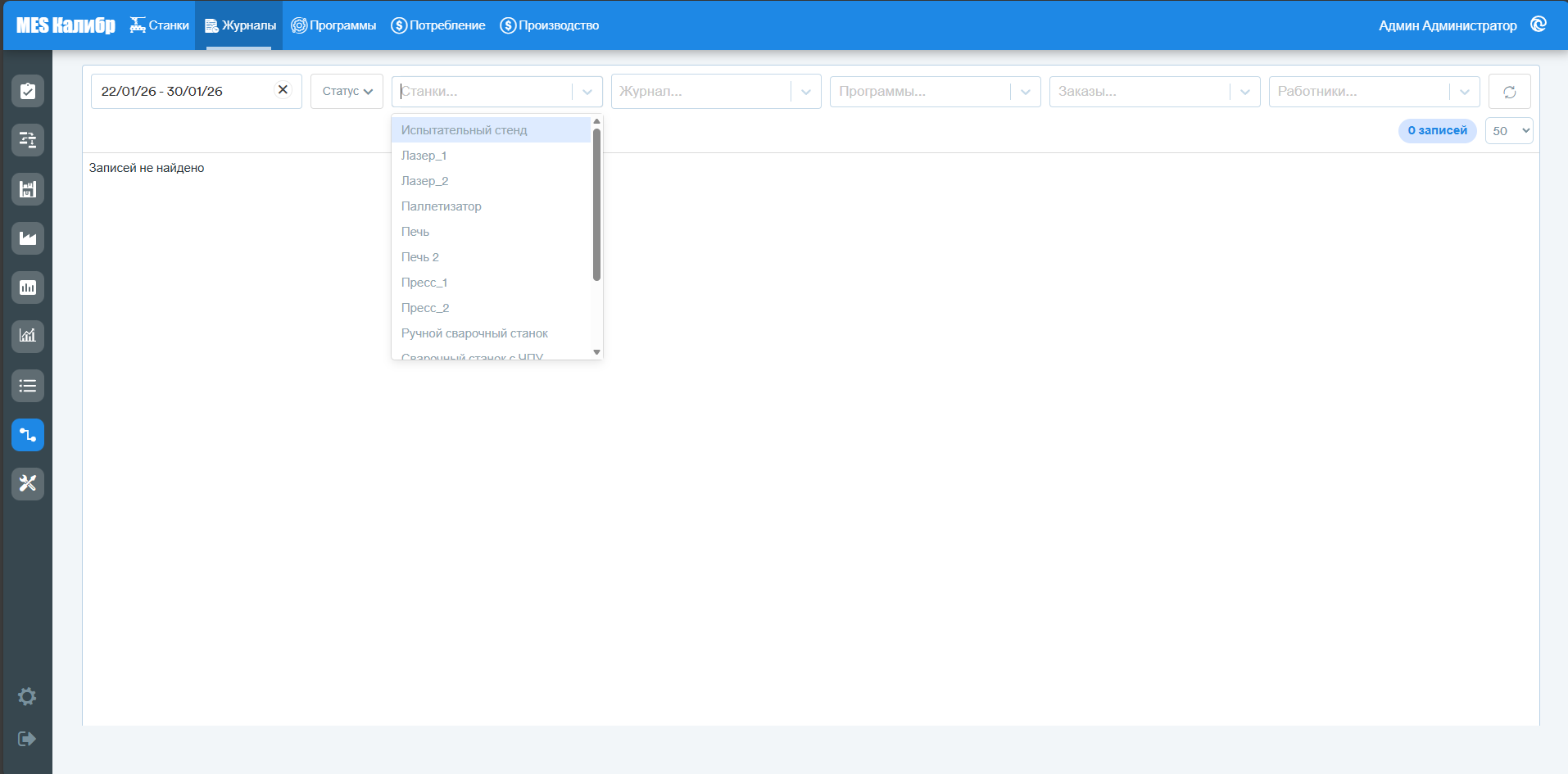

• по оборудованию.

• по типу логов.

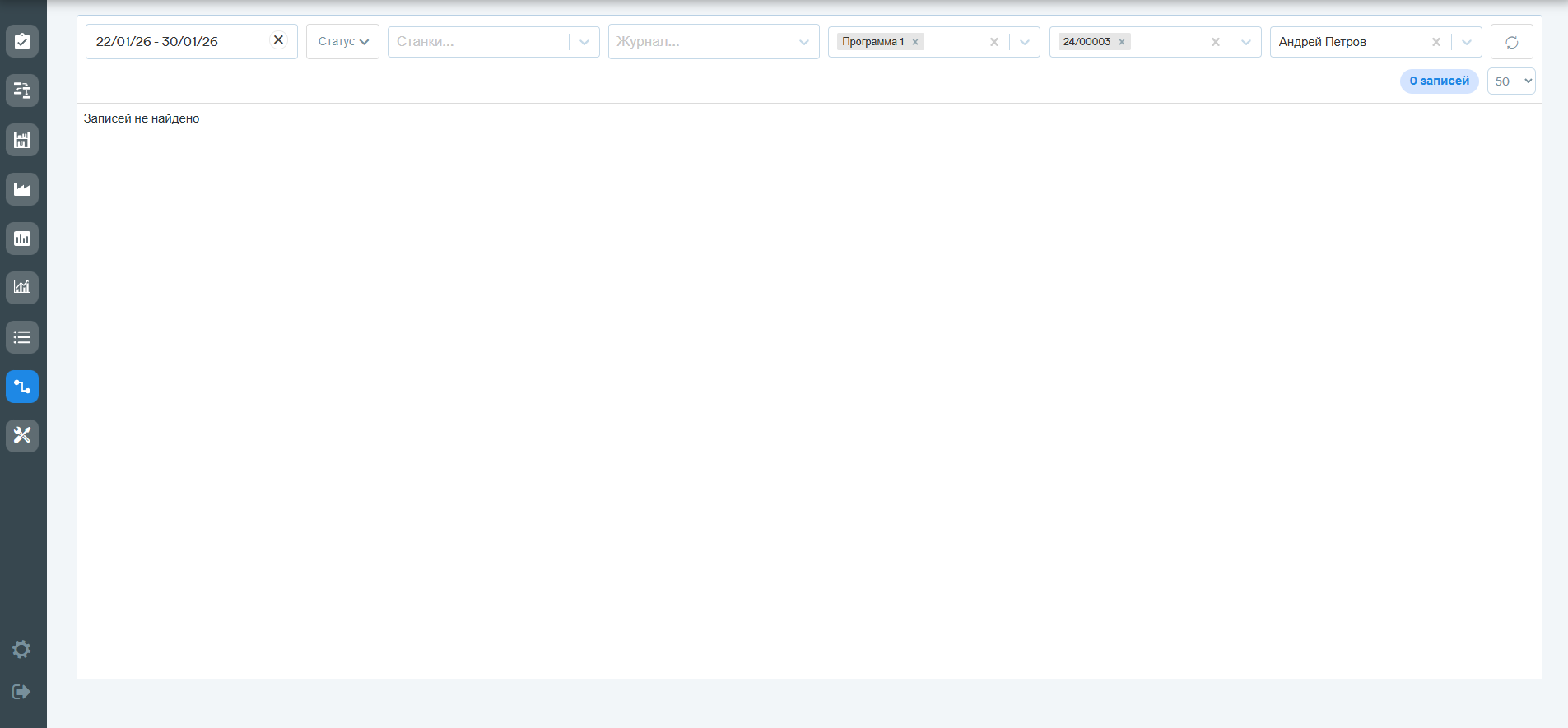

• по названию программы, заказу и оператору.

Кнопка 🔄️ служит для сброса всех фильтров поиска.

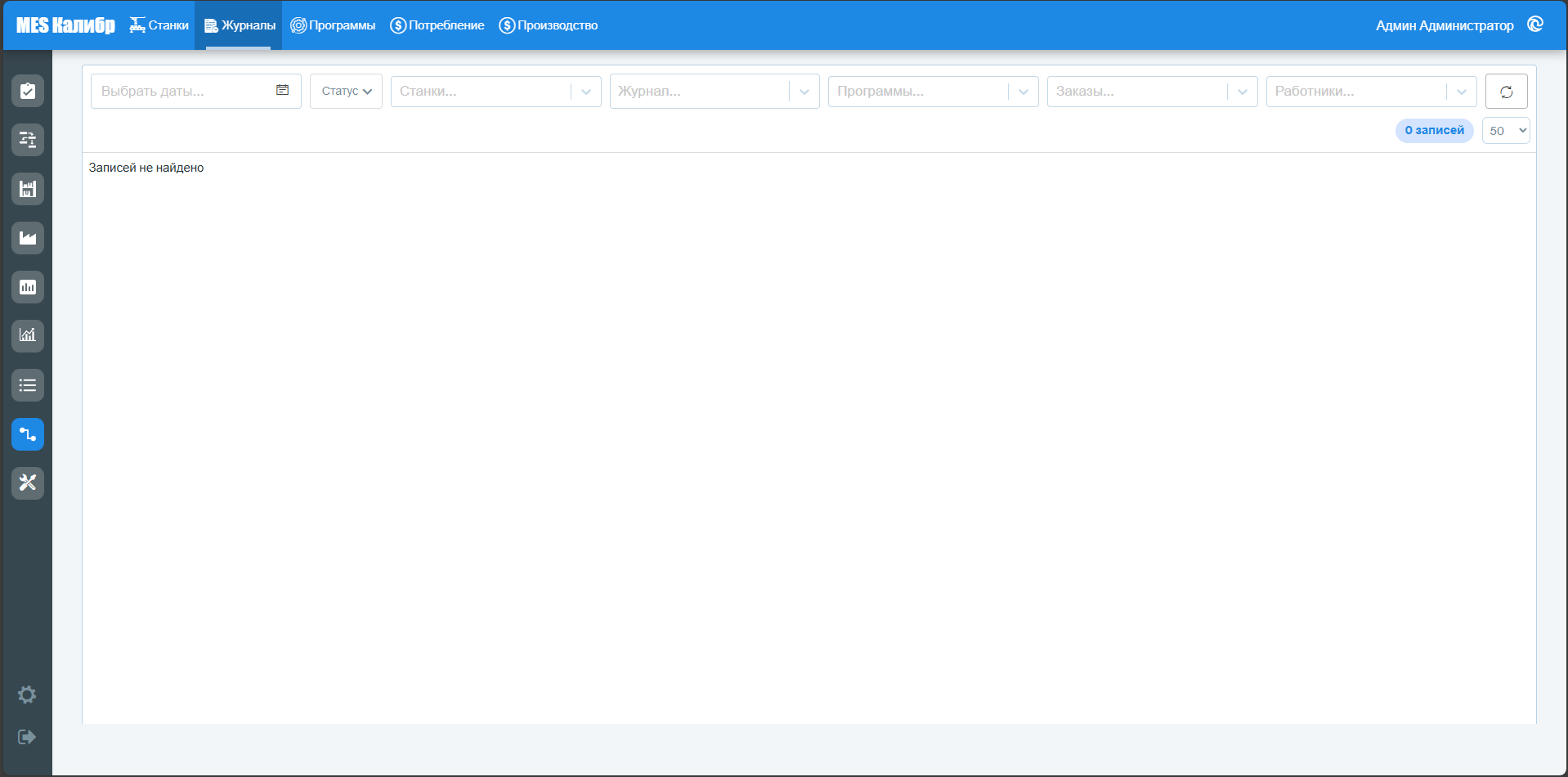

Выбрав строку из списка, можно просмотреть детали журнала оборудования, включая оборудование, дату, время, тип лога, детали производственного заказа, название операции, имена операторов рабочей сессии.

Программы

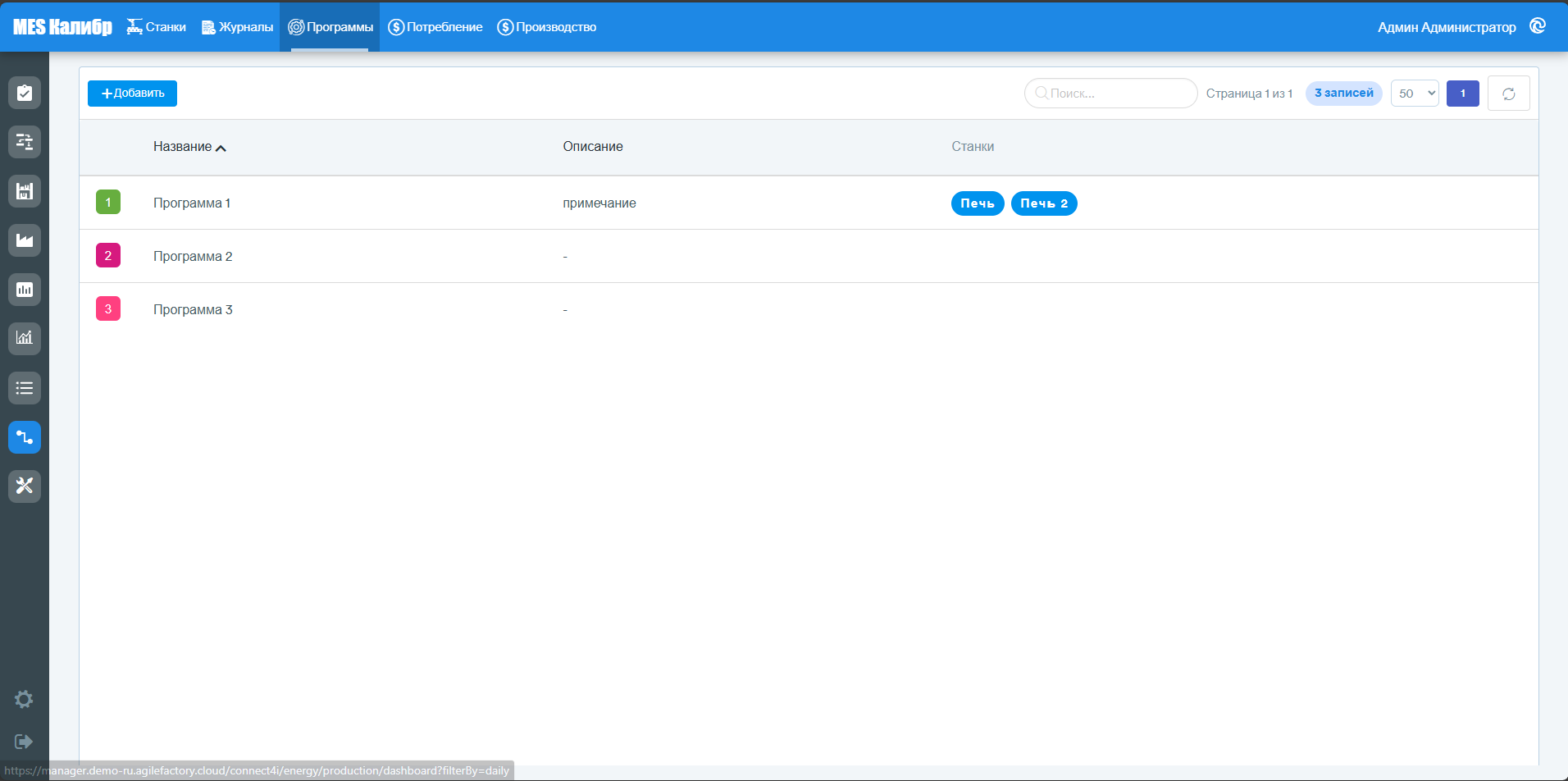

Нажав на Программы, откроется экран, на котором будут отображены доступные программы для оборудования.

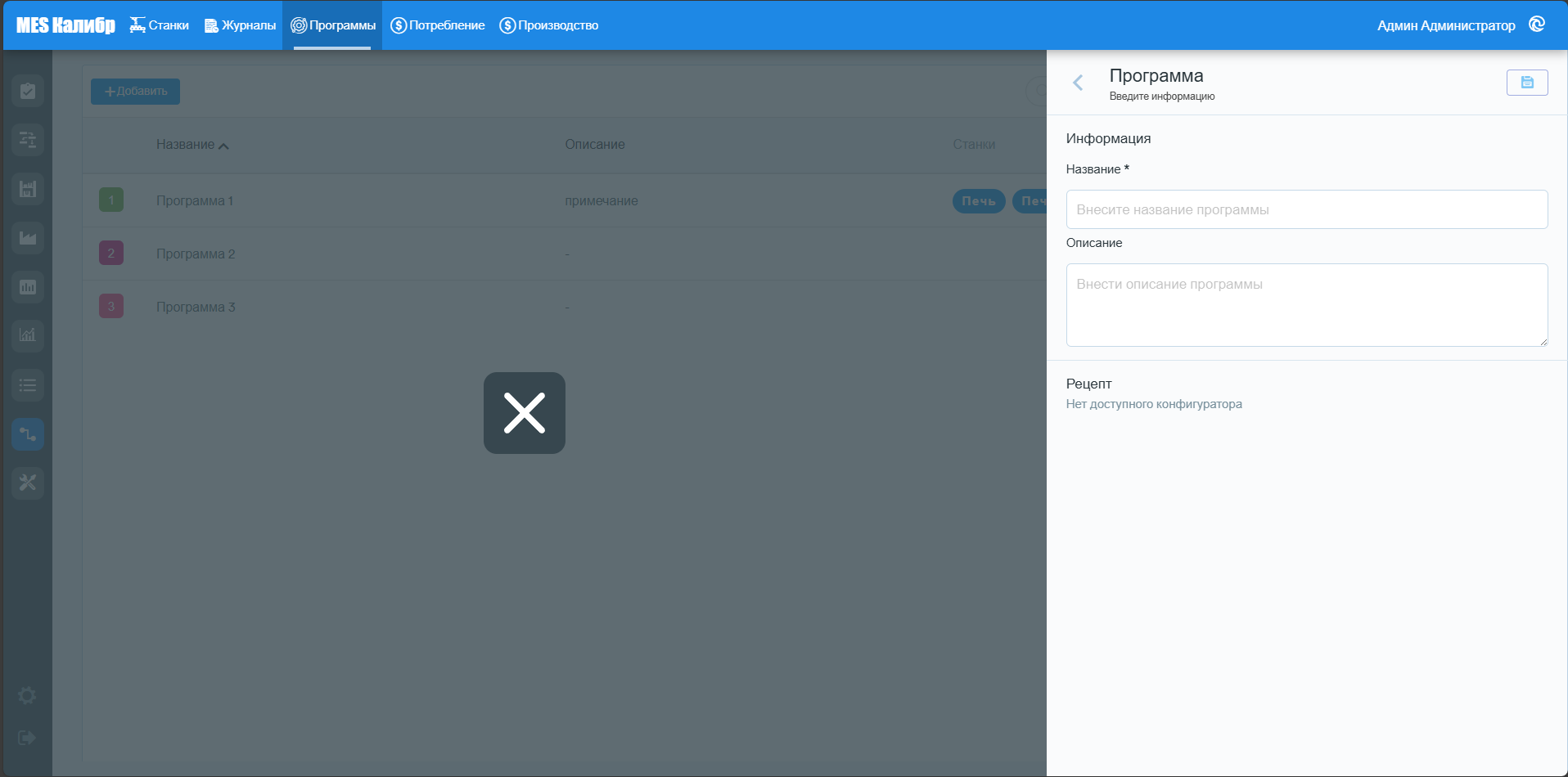

Нажав кнопку Добавить, можно будет ввести детали, относящиеся к программе, которая будет выполняться оборудованием.

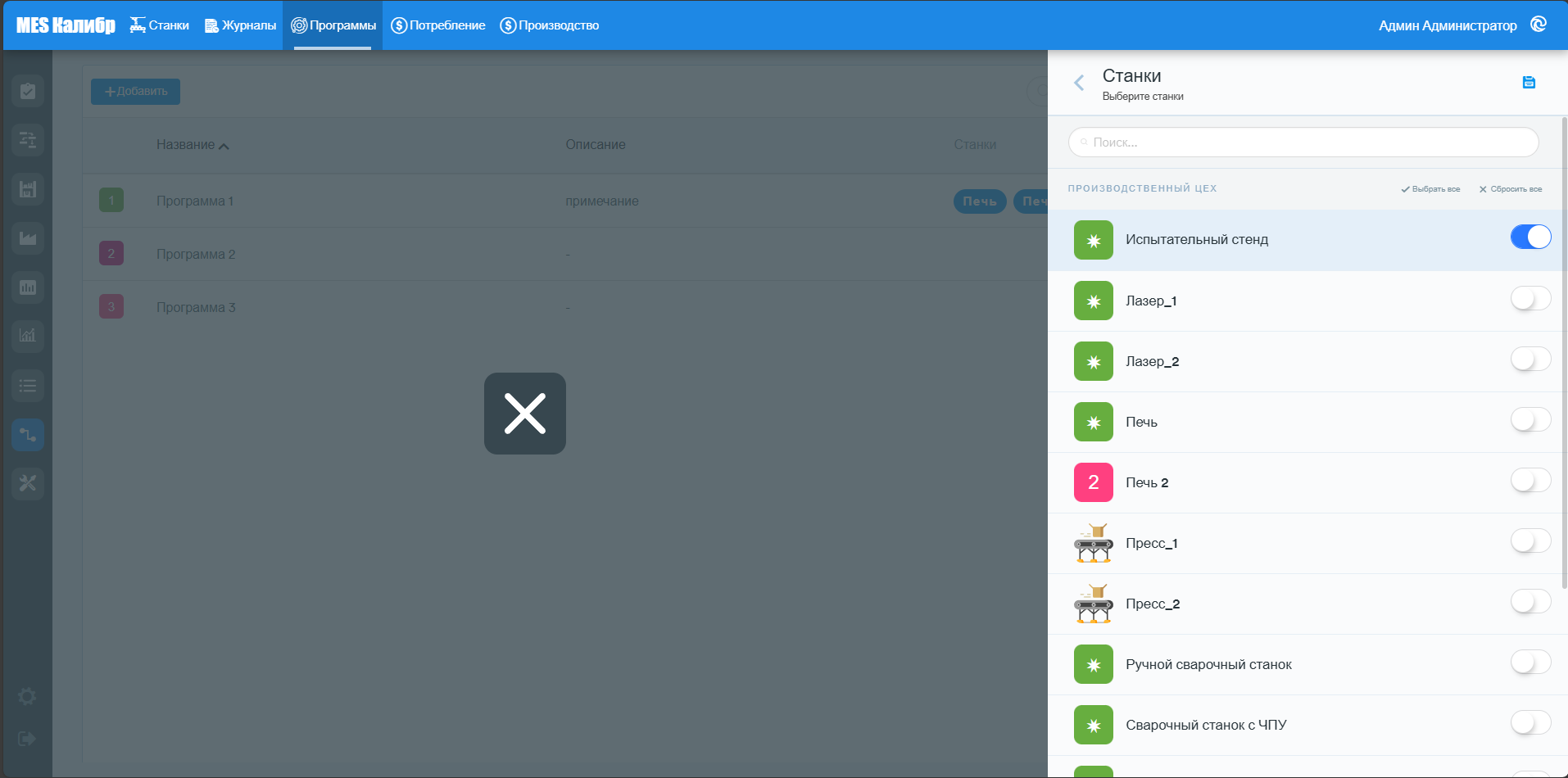

После сохранения новой программы можно выбрать оборудование, к которому будет применена программа (чтобы выбрать программу, нажмите на карандаш в правом нижнем углу экрана).

После выбора нужного оборудования не забудьте нажать кнопку Сохранить.

Программы будут использоваться, если доступна функция подключения к промышленному оборудованию.

Потребление

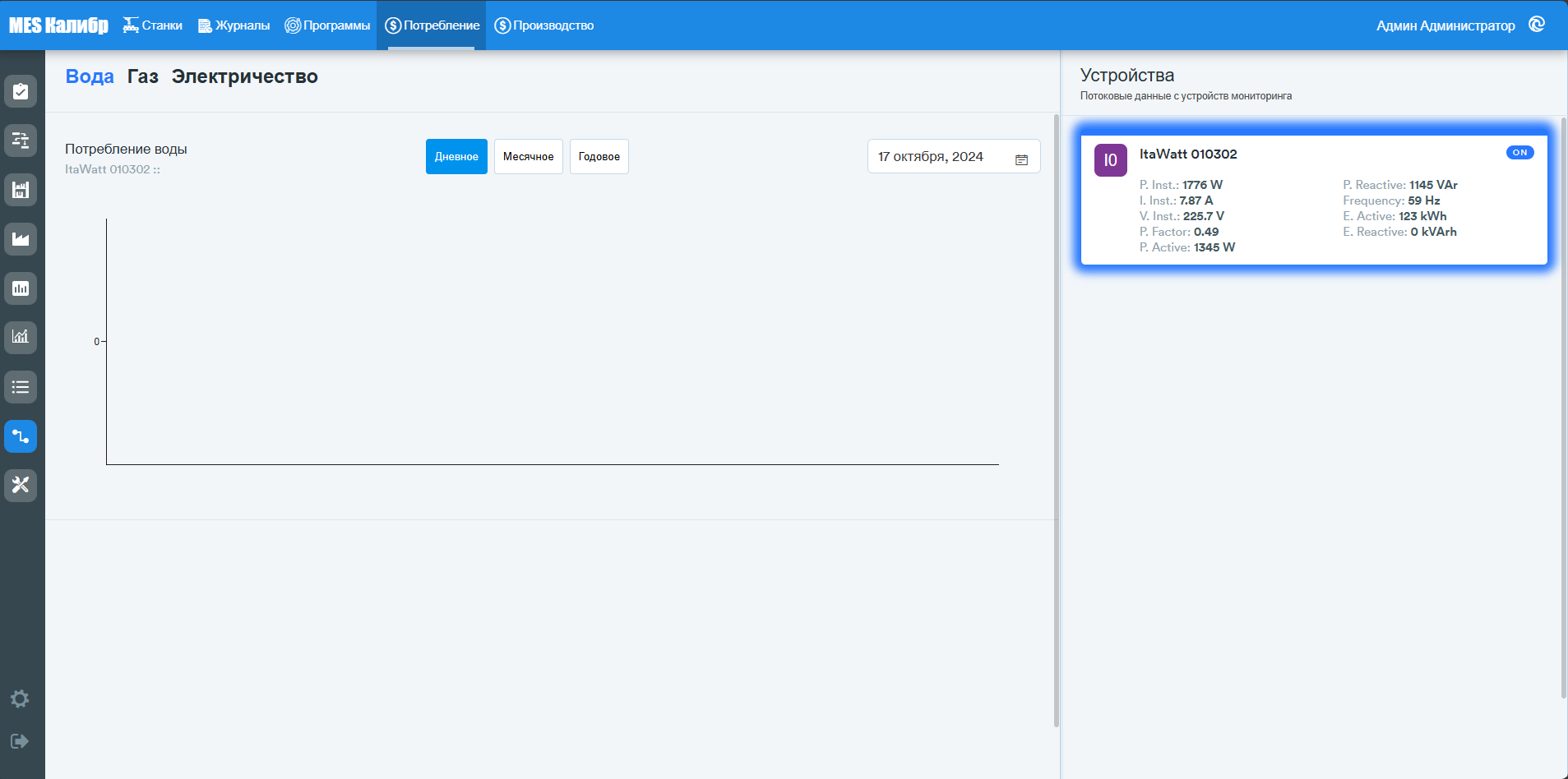

В этом разделе пользователь может просматривать графические данные о потреблении ресурсов для производства (тип ресурса настраивается с помощью наших специалистов). После выбора типа ресурса в левом верхнем углу экрана пользователю отображается список подключенных устройств мониторинга (счетчиков) на правой панели.

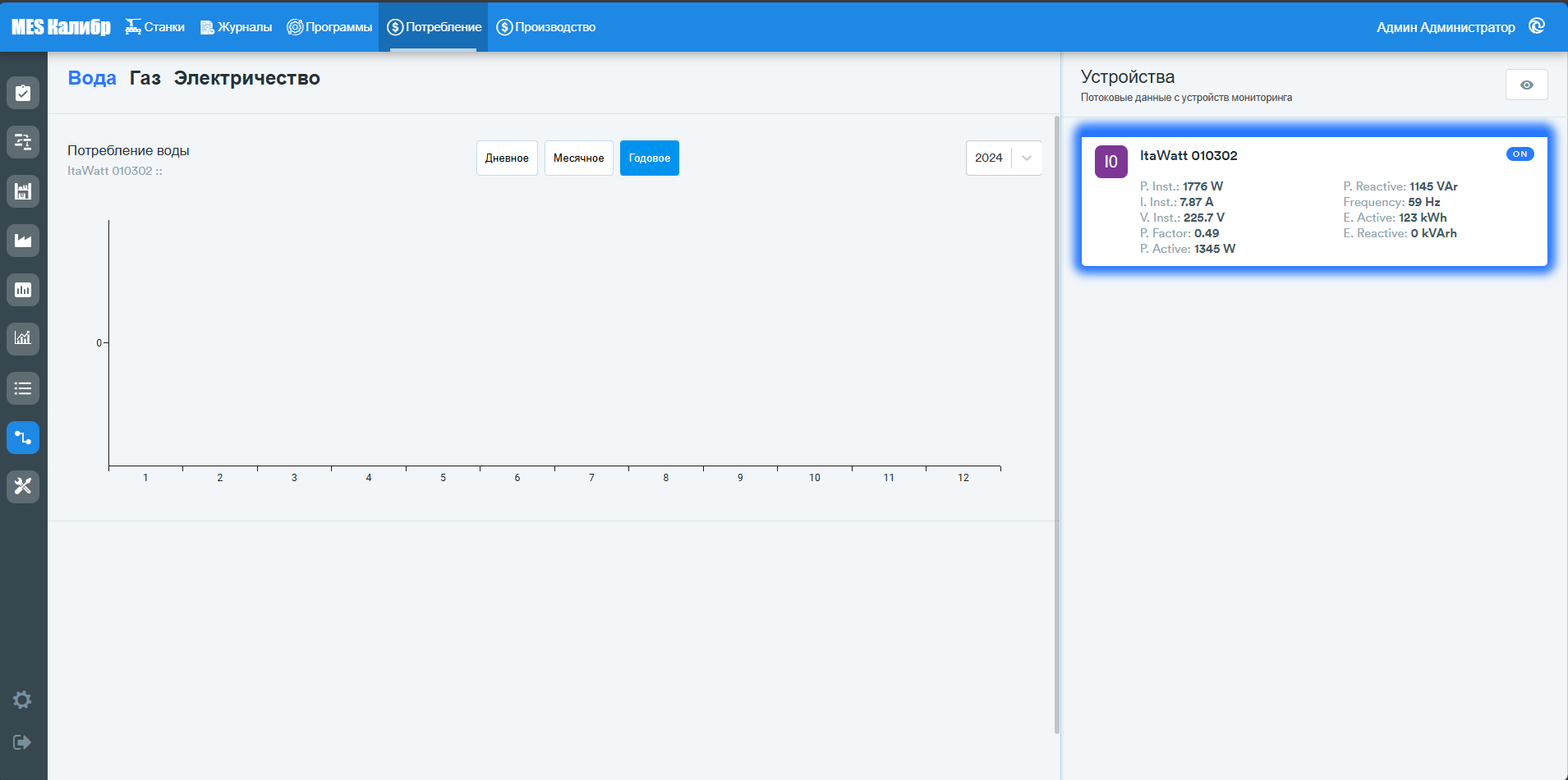

Список подключенных устройств показывает название и основные характеристики устройства. При выборе устройства и разбивки, по которой необходимо отображать данные, пользователю показывается соответствующий график. Если устройство не выбрано, система показывает общие данные по всем устройствам (для просмотра общих показаний можно использовать кнопку 👁️‍🗨️).

Производство

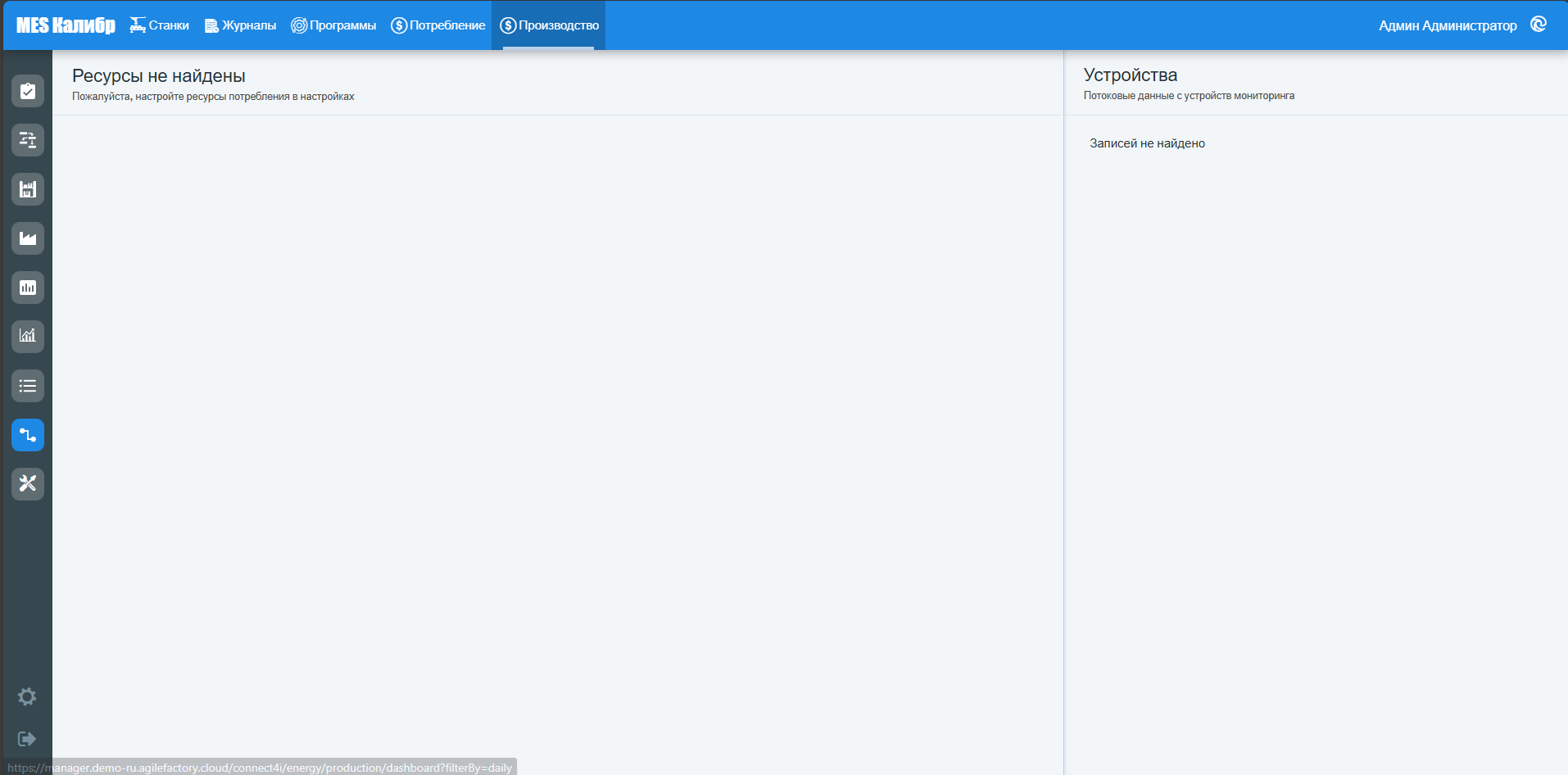

В этом разделе пользователь может просматривать графические данные о производстве электроэнергии (устройства настраиваются с помощью специалистов Industrial Cloud).

Список подключенных устройств показывает название и основные характеристики устройства. При выборе устройства и разбивки, по которой необходимо отображать данные, пользователю показывается соответствующий график. Если устройство не выбрано, система показывает общие данные по всем устройствам.
